実験用に用意した高圧電気機器の動作確認をしました。

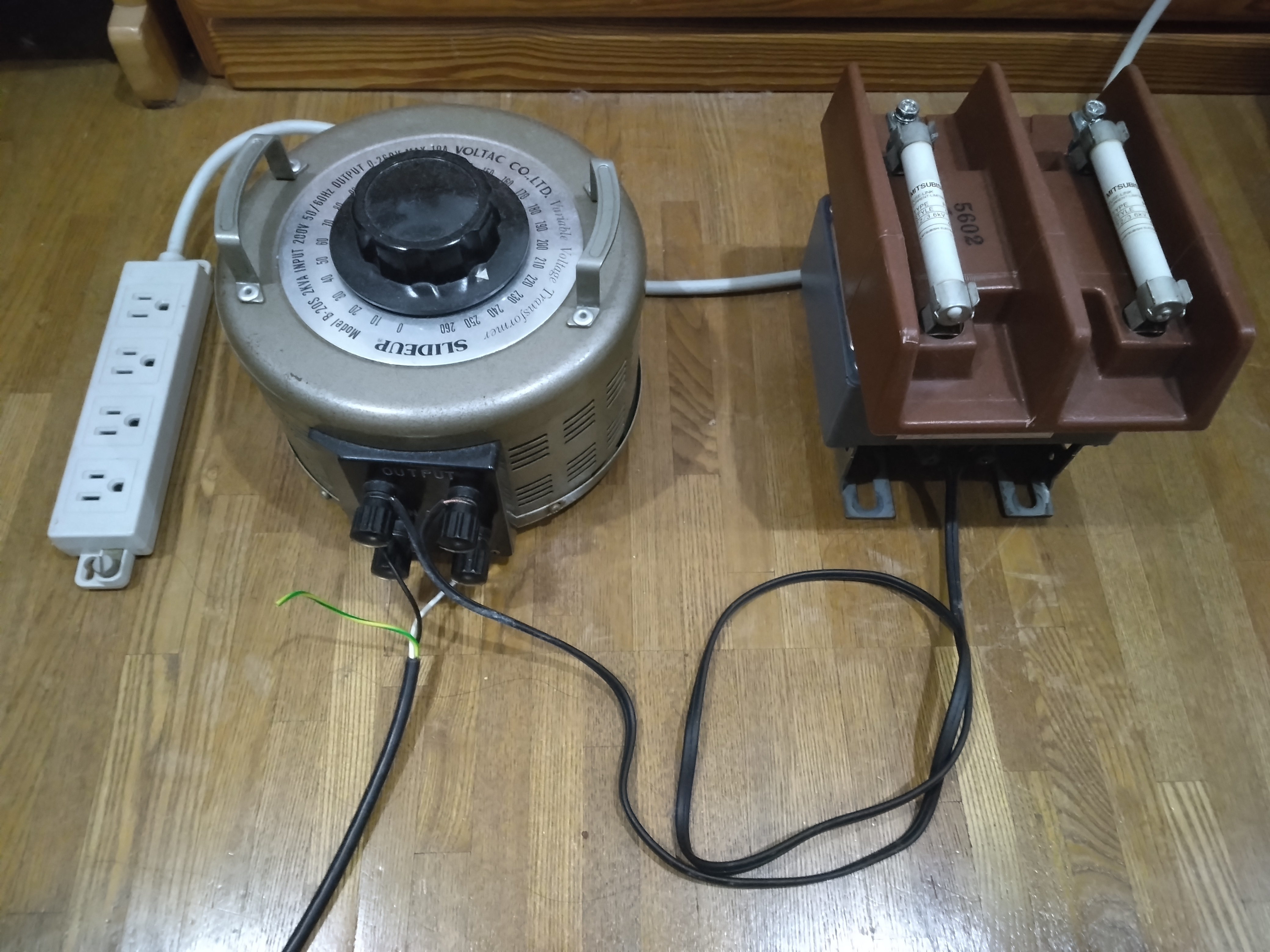

1枚目の写真

コンセントからスライダックを使い110Vを作る。

　おうちのコンセントの電圧はだいたい100V～105Vなので電圧計で測りながら110Vを作ります。

60:1のVT(計器用変圧器)を使って6600Vを作る。

　本来6600Vを110Vに変圧して電圧計で測定できるようにするものを逆接続して6600Vを作ります。

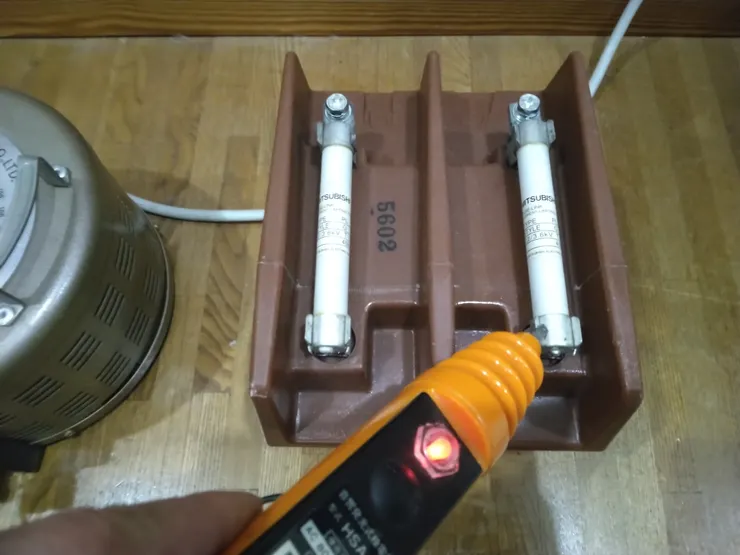

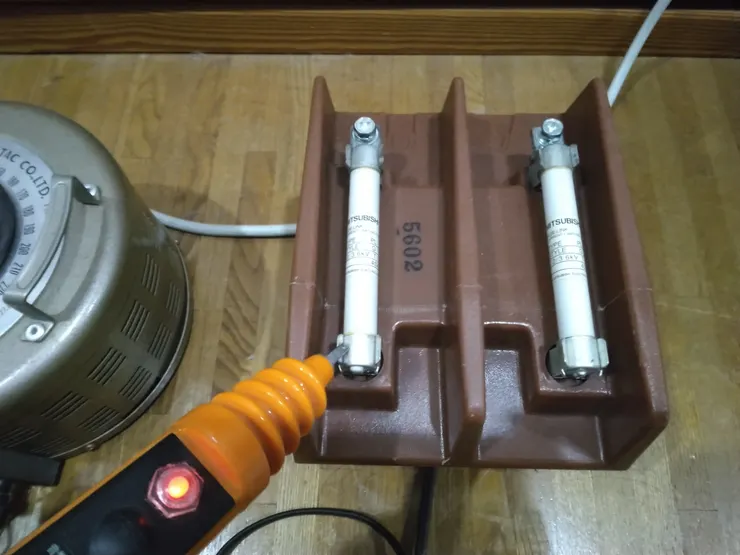

2，3枚目の写真

正確に6600V出力されているかどうかは測定できないのですが、高圧検電器を使って高電圧が印加されていることを確認して良とします。計測用に作られた変圧器なので信用しても大丈夫でしょう。

検電器は高圧印加を示す連続音光を発しております。

リビングルームで6600V作り出して喜んでるなんてMADな匂いがプンプン漂ってますが、容量が200VAしかないので供給できる電流は30ｍA程度です。おうちの分電盤に付いてる漏電ブレーカーの感度電流程度です。だからといって感電したら怪我しますので安全には十分配慮して運用しましょう。
